Cách chọn thép hình H phù hợp với kết cấu và tải trọng công trình

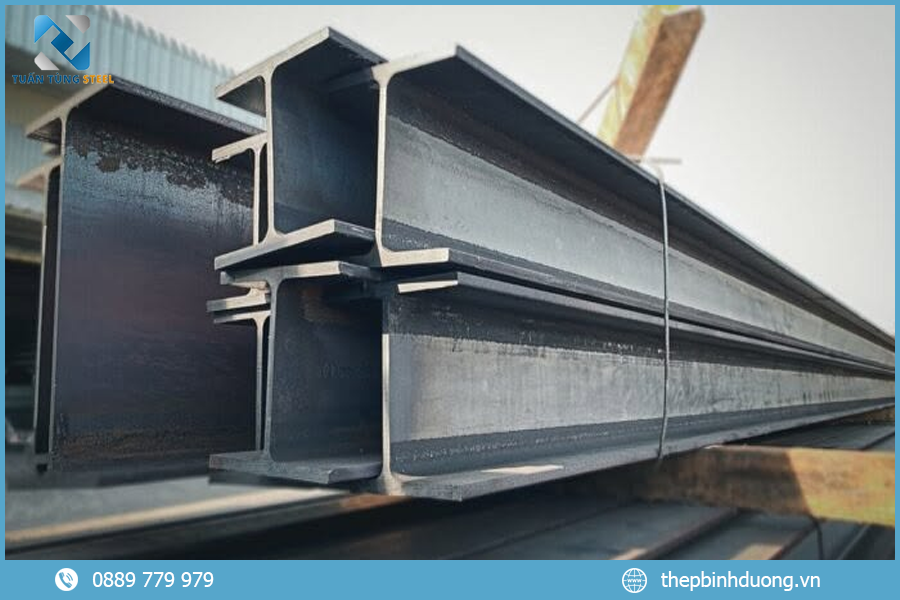

1. Xác định vị trí và vai trò của thép hình H trong kết cấu

Trước khi chọn quy cách thép, cần xác định sản phẩm được sử dụng làm cột, dầm hay bộ phận khác trong hệ thống kết cấu, mỗi vị trí sẽ đảm nhận một nhiệm vụ riêng, từ đó đặt ra những yêu cầu khác nhau về khả năng chịu lực và độ ổn định.

1.1 Thép hình H dùng làm cột, dầm và khung kết cấu

Trong xây dựng, thép hình H thường được dùng làm cột, dầm và các bộ phận của khung nhà xưởng, mỗi vị trí có nhiệm vụ khác nhau nên khi lựa chọn thép, cần xem xét cấu kiện đó phải chịu lực như thế nào và được liên kết với các bộ phận khác ra sao.

Đối với cột thép, thép thường chịu sức nặng từ các bộ phận phía trên truyền xuống, ngoài tải trọng, cần quan tâm đến chiều cao cột và cách liên kết với dầm, móng hoặc các bộ phận khác, cột càng cao hoặc điều kiện liên kết không phù hợp thì việc giữ ổn định càng cần được tính toán kỹ.

Đối với dầm thép, cấu kiện có nhiệm vụ đỡ sàn, mái hoặc các bộ phận khác của công trình, khi chịu tải, dầm có thể bị uốn cong hoặc chịu lực cắt, khả năng chịu lực của dầm phụ thuộc vào kích thước tiết diện, khoảng cách giữa các điểm đỡ và cách bố trí kết cấu.

1.2. Đặc điểm kết cấu ảnh hưởng đến việc chọn thép

Việc lựa chọn thép hình H không chỉ phụ thuộc vào vị trí lắp đặt mà còn cần xem xét cách bố trí kết cấu của công trình, bao gồm khoảng cách giữa các điểm đỡ của dầm, chiều cao cột và điều kiện liên kết giữa các cấu kiện. Những yếu tố này ảnh hưởng trực tiếp đến khả năng chịu lực và độ ổn định của kết cấu. Dầm có nhịp càng dài càng cần được tính toán kỹ về khả năng chịu uốn và độ võng. Với cột, cùng một kích thước tiết diện nhưng khác chiều cao hoặc điều kiện liên kết cũng sẽ dẫn đến sự khác biệt về khả năng giữ ổn định. Việc chọn thép hình H cần dựa trên bản vẽ thiết kế và yêu cầu chịu lực thực tế của từng vị trí, thay vì chỉ nhìn vào kích thước tiết diện hoặc áp dụng quy cách đã dùng ở công trình khác.

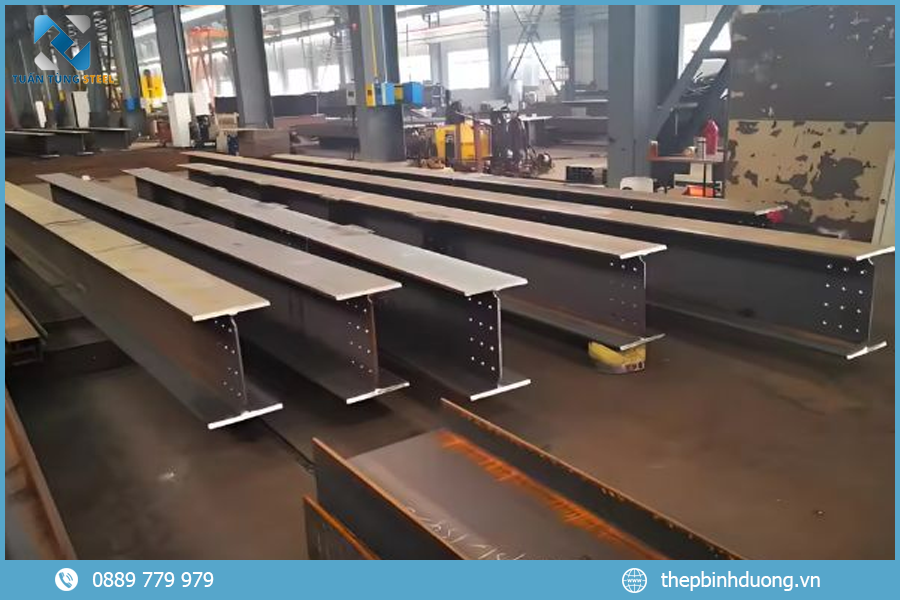

2. Những yếu tố quyết định việc lựa chọn thép hình H

Sau khi xác định vị trí sử dụng, cần xem xét các thông số kỹ thuật và điều kiện làm việc của cấu kiện, đây là cơ sở để đánh giá một quy cách thép có đáp ứng yêu cầu của công trình hay không.

2.1. Tải trọng tác dụng lên cấu kiện

Trong một công trình, mỗi cấu kiện thép hình H đảm nhận một nhiệm vụ khác nhau nên yêu cầu chịu lực cũng không giống nhau, dầm phải chịu tải từ sàn, mái hoặc các bộ phận đặt phía trên; cột tiếp nhận và truyền tải trọng từ hệ dầm xuống móng, nên việc lựa chọn thép hình H cần bắt đầu từ việc xác định cấu kiện phải chịu những loại tải trọng nào và mức độ tác động ra sao.

Ngoài trọng lượng bản thân kết cấu và tải trọng phát sinh trong quá trình sử dụng, công trình còn chịu các tác động như gió hoặc động đất theo yêu cầu thiết kế, với nhà xưởng, hệ mái, thiết bị treo và các hệ thống kỹ thuật cũng cần được tính đến nếu có, những yếu tố này góp phần quyết định nội lực xuất hiện trong từng cấu kiện, từ đó ảnh hưởng đến yêu cầu về tiết diện thép.

2.2 Kích thước tiết diện và chiều dài cấu kiện

Thép hình H có tiết diện gồm phần bụng và hai cánh, trong đó các kích thước chính cần được đối chiếu gồm:

• Chiều cao tiết diện: Khoảng cách tổng thể theo phương đứng của tiết diện, ảnh hưởng đến đặc trưng hình học và khả năng chịu uốn của cấu kiện.

• Chiều rộng cánh: Liên quan đến đặc trưng tiết diện và khả năng làm việc theo các phương khác nhau.

• Độ dày bụng và cánh: Ảnh hưởng đến khả năng chịu lực cắt, chịu uốn, độ ổn định cục bộ và khối lượng thép.

• Chiều dài cấu kiện: Là thông tin cần thiết để xác định phương án sử dụng, gia công và vận chuyển; đồng thời, chiều dài tính toán cùng điều kiện liên kết còn ảnh hưởng đến kiểm tra ổn định kết cấu.

2.3. Mác thép và yêu cầu kỹ thuật

Bên cạnh kích thước tiết diện, mác thép cũng ảnh hưởng đến khả năng đáp ứng yêu cầu chịu lực của thép hình H, hai sản phẩm có cùng hình dạng và kích thước nhưng khác mác thép vẫn có thể khác nhau về giới hạn chảy và các đặc tính cơ học.

Khi mua thép hình H, cần kiểm tra mác thép, tiêu chuẩn sản xuất và chứng từ chất lượng để bảo đảm sản phẩm đáp ứng yêu cầu trong hồ sơ thiết kế, đối với công trình có quy định cụ thể về vật liệu, không thay thế bằng loại thép khác chỉ vì có kích thước tương đương hoặc giá thành thấp hơn khi chưa được đánh giá và chấp thuận theo yêu cầu kỹ thuật.

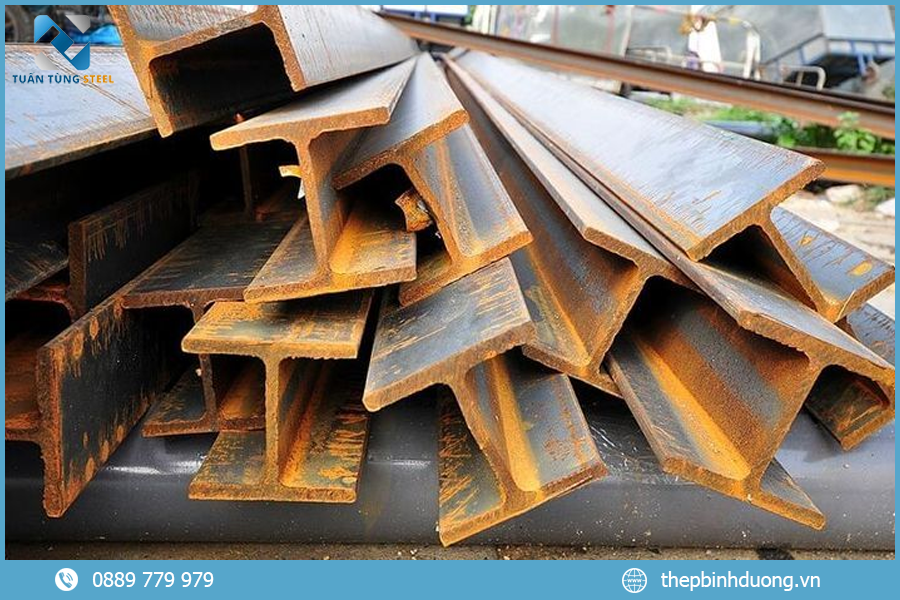

3. Cách chọn thép hình H theo từng loại công trình

Mỗi loại công trình có sơ đồ kết cấu và điều kiện sử dụng riêng, xác định đúng đặc điểm công trình sẽ giúp người mua hiểu rõ hơn các yêu cầu cần trao đổi với đơn vị thiết kế và nhà cung cấp thép.

3.1 Công trình nhà xưởng và nhà thép tiền chế

Nhà xưởng và nhà thép tiền chế thường sử dụng hệ khung thép với cột, dầm hoặc kèo chịu lực, khi lựa chọn thép hình H cho các cấu kiện này, cần căn cứ vào nhịp khung, tải trọng mái, khoảng cách giữa các khung và yêu cầu bố trí không gian sử dụng.

Nếu công trình có cầu trục, thiết bị treo hoặc hệ thống kỹ thuật tạo thêm tải trọng, những yếu tố này cần được đưa vào tính toán ngay từ giai đoạn thiết kế. Việc lựa chọn tiết diện chỉ dựa trên kích thước nhà xưởng mà không xét đến tải trọng thực tế có thể dẫn đến phương án kết cấu không phù hợp.

3.2 Công trình nhà cao tầng và kết cấu chịu lực

Trong công trình nhà cao tầng hoặc các hạng mục sử dụng thép làm cấu kiện chịu lực chính, việc lựa chọn thép hình H cần được kiểm soát chặt chẽ theo hồ sơ thiết kế kết cấu.

Các yếu tố cần xem xét bao gồm nội lực, chiều dài tính toán, điều kiện liên kết, khả năng chịu lực theo các phương và yêu cầu ổn định tổng thể. Tùy cấu kiện, người thiết kế còn phải kiểm tra độ võng, khả năng mất ổn định cục bộ hoặc các trạng thái giới hạn liên quan.

3.3 Công trình cải tạo hoặc gia công kết cấu thép

Đối với công trình cải tạo, bổ sung hoặc thay thế cấu kiện, việc lựa chọn thép hình H cần dựa trên hiện trạng kết cấu và yêu cầu chịu lực sau khi điều chỉnh. Người thực hiện cần xác định vị trí lắp đặt, kích thước thực tế, phương án liên kết và khả năng tiếp nhận tải trọng của hệ thống hiện hữu.

Trong trường hợp thay thế một cấu kiện cũ, không nên mặc định rằng sản phẩm có cùng kích thước danh nghĩa sẽ đáp ứng yêu cầu tương đương. Cần đối chiếu cả mác thép, độ dày, đặc trưng tiết diện và điều kiện làm việc.

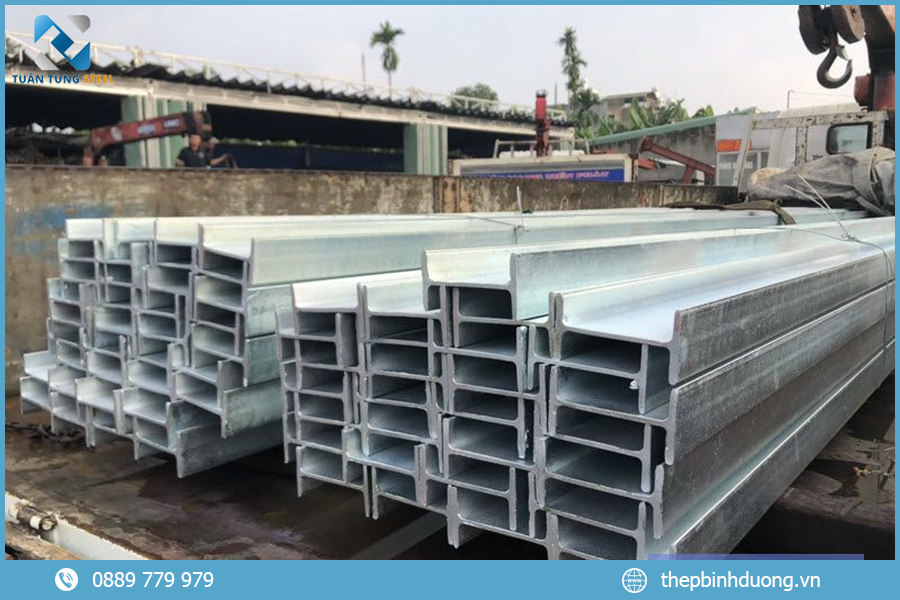

4. Những sai lầm cần tránh khi chọn thép hình H

Việc lựa chọn thép hình H không phù hợp có thể làm phát sinh chi phí điều chỉnh, ảnh hưởng đến tiến độ và gây khó khăn trong quá trình lắp dựng, một số sai lầm dưới đây cần được lưu ý khi lựa chọn vật liệu.

Chỉ dựa vào kích thước bên ngoài: Chiều cao và chiều rộng tiết diện chưa đủ để đánh giá khả năng chịu lực, cần kiểm tra thêm độ dày bụng, độ dày cánh, mác thép và các đặc trưng kỹ thuật liên quan.

Cho rằng tiết diện càng lớn thì càng phù hợp: Tiết diện lớn hơn không đồng nghĩa với việc luôn là lựa chọn tối ưu, phương án cần đáp ứng yêu cầu chịu lực, độ ổn định và điều kiện sử dụng, đồng thời phù hợp với thiết kế tổng thể của công trình.

Bỏ qua điều kiện liên kết và chiều dài tính toán: Khả năng làm việc của cấu kiện không chỉ phụ thuộc vào bản thân tiết diện mà còn chịu ảnh hưởng của cách liên kết, chiều dài tính toán và điều kiện giữ ổn định.

Chỉ quan tâm đến giá mua: Giá bán là yếu tố cần cân nhắc, nhưng không nên đặt lên trên yêu cầu kỹ thuật, sản phẩm cần đúng quy cách, mác thép và tiêu chuẩn theo hồ sơ thiết kế để tránh phát sinh chi phí do thay thế hoặc xử lý sai lệch khi thi công.

5. Thép hình H tại Thép Tuấn Tùng

Lựa chọn thép hình H cần dựa trên quy cách, yêu cầu chịu lực và điều kiện sử dụng của từng hạng mục, đối chiếu thông số kỹ thuật với bản vẽ thiết kế ngay từ đầu sẽ giúp xác định đúng vật liệu, hạn chế nhầm lẫn khi đặt mua và phát sinh trong quá trình thi công.

Thép Tuấn Tùng chuyên cung cấp các sản phẩm sắt thép phục vụ xây dựng và gia công cơ khí, khách hàng có thể liên hệ để tìm hiểu quy cách thép hình H, tham khảo các dòng thép phù hợp với nhu cầu sử dụng và nhận báo giá theo khối lượng đặt hàng thực tế.
